甬江大桥板梁铰缝及人行道板渗漏水治理

   甬江大桥位于中国浙江省宁波市市区，是沟通市内江北、鄞州两区的一座城市桥梁。主桥为105+97（m）不等跨预应力混凝土独塔斜拉桥，引桥采用预应力混凝土空心板结构，全桥长588.62m。主桥桥面总宽26m，按城市桥标准设计。车行道宽15m，两侧人行道各宽3m，车行道和人行道之间设有2.25m的护索带。引桥桥面宽21.5m。斜拉桥为塔、墩、梁固结体系。于1992年6月建成通车。

   本次桥梁维修原因分析： 由于铰缝本身的横向连接较弱，这一横向弯矩主要由铰缝顶面的混凝土铺装层来承担。由于部分桥梁混凝土铺装层厚度较薄，配筋较少，从而在横向弯矩作用下桥面铺装出现纵向裂缝，导致板梁铰缝开裂，加上早期铰缝多为小铰缝，铰缝砼浇筑质量不好导致水分沿铰缝裂缝渗入，从而导致板梁底面勾缝处出现渗漏水现象。

城市桥梁一般承担市政管线的跨河通道作用，而市政管线一般为了检修方便布置于桥梁人行道处，相应桥梁人行道采用预制盖板结构，盖板结构为了保证质量较轻检修方便，尺寸规格较小，拼接缝较多，然而部分80、90年代建造的桥梁，人行道混凝土铺装厚度较薄或未设置混凝土铺装，桥面雨水沿人行道面砖接缝渗入通过人行道板接缝流入管线通道内，从桥梁侧面沿人行道板搁置底面接缝流出。

   本次针对西边引桥位于中马步行街过桥通道部位南侧铰缝及南北两侧人行道板拼缝和搁置缝部位渗漏水滴漏影响人行通过进行施工。对板梁铰缝及人行道板下侧拼接缝和搁置处侧面接缝采用飞玛度压缩密封系统（FERMADUR压缩密封系统）进行封闭。

施工前

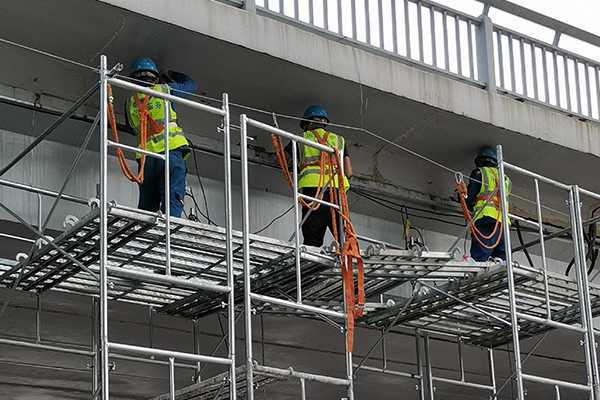

施工过程照片

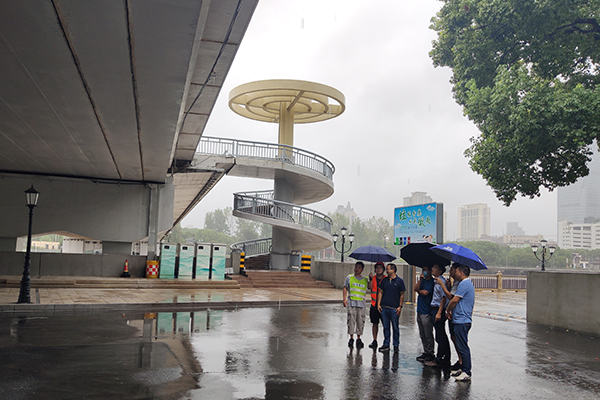

验收过程照片
